数据表

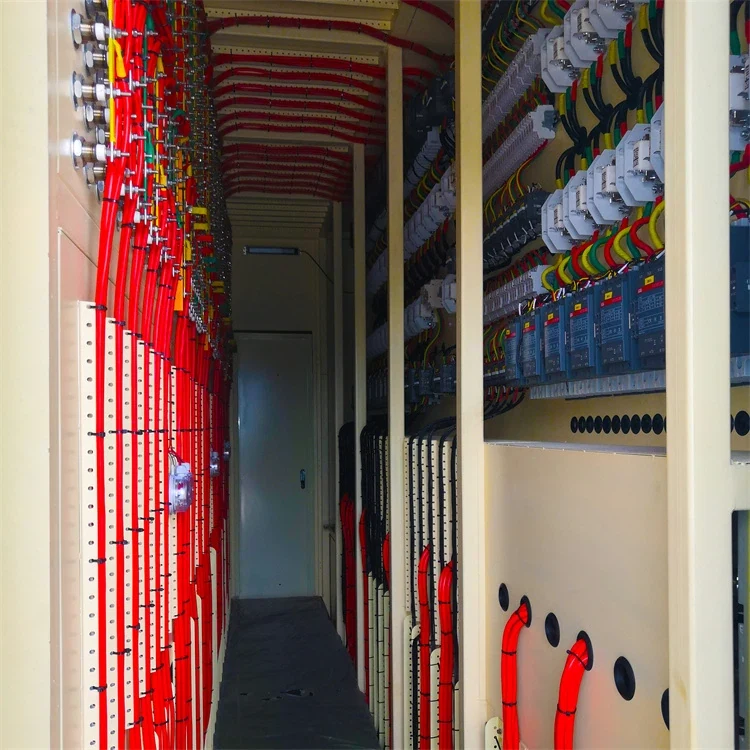

负载箱参数 | 系统组成 | 室外集装箱式，电阻负载、感性负载、容性负载、数据采集、电气控制部件、散热设备和负载保护控制 |
额定 c容量 | 有功功率 1500kW.感性无功功率 1150kvar. 容性 reactive 电力 1500kvar (reserved capacitor 安装 space and 控制功能, but no capacitors) | |
测试电压 | 低压角接可测量 AC0.4kV、0.44kV、. 低压星接为 0.48kVA、C0.6kV、0.66kV、0.69kV，高压测试可通过中压机柜的电压互感器测量 3.3kV、6.6kV、10.5kV | |
额定频率 | 50Hz | |
测试频率 | 50Hz～60Hz | |
负载特性 | I电阻、电感和电容集成负载可并联运行 | |
功率因数 | 感性 0.8-1, 容性 0.9-1 | |

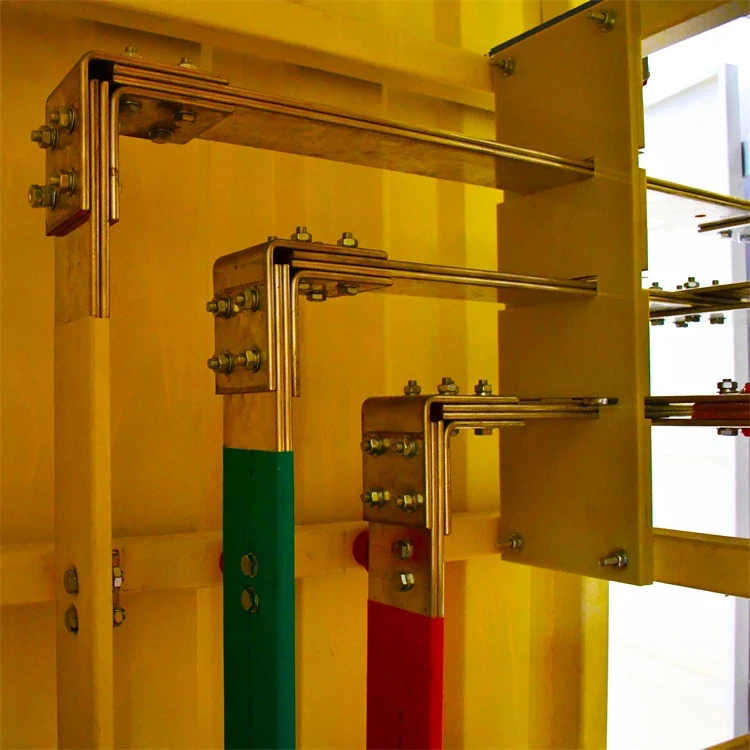

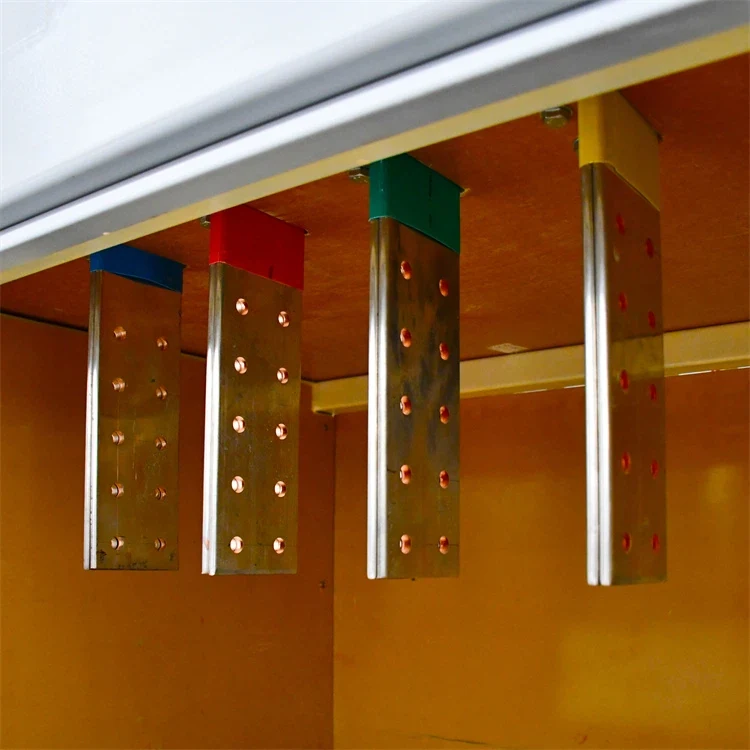

负载连接 | 铜排，手动星三角切换 | |
加载精度 | ±3% | |
三相平衡 | 不平衡度 ≤ 3% | |
工作方式 | C连续工作 | |
工作电源 | AC380V/50Hz/三相四线系统/80kW | |
C冷却方式 | 强制风冷（侧进风，顶部出风） | |
绝缘等级 | F | |
防腐等级 | C4 | |
参数测量精度 | 仪表采样精度 0.2（电压 ±0.5%，电流 ±0.5%，频率 ±0.1%，功率 ±1%，功率因数 ±1%） | |
最小加载分辨率 | 0.1kW / 0.1kvar / 0.1kvar | |
L负载步进 | 有功功率 1500kW（R）： 0.1kW、0.2kW*2、0.5kW、1kW*2、2kW、5kW、10kW*2、20kW、50kW、100kW*2、200kW*6 感性电力 1150kvar (L)： 0.1kvar、0.2kvar*2、0.5kvar、1kvar*2、2kvar、5kvar、10kvar*2、20kvar、50kvar*2、100kvar*10 容性电力 1500kvar (C)： 0.1kvar, 0.2kvar*2, 0.5kvar, 1kvar *2, 2kvar, 5kvar, 10kvar*2, 50kvar, 100kvar*14 | |
负载控制功能 | C控制方式 | 本地手动控制和远程控制台控制（1 套控制系统，可并联使用） |
O操作接线端子 | 本地手动按钮/远程按钮/远程智能控制 | |
测量与控制功能 | I、V、Hz、kW、COSΦ 等电气性能指标检测、系统电气参数监控和自动数据采集 | |
L负载控制 | B按钮/PC-接触器执行 | |
L负载保护 | 短路、过压、高温、风量、紧急停机保护 | |
使用环境温度 | -10℃～+55℃ | |
负载工作环境和箱体参数 | U使用海拔 | ≤2500 米 |
相对湿度 | ≤95%RH | |
大气压力 | 86-106Kpa | |

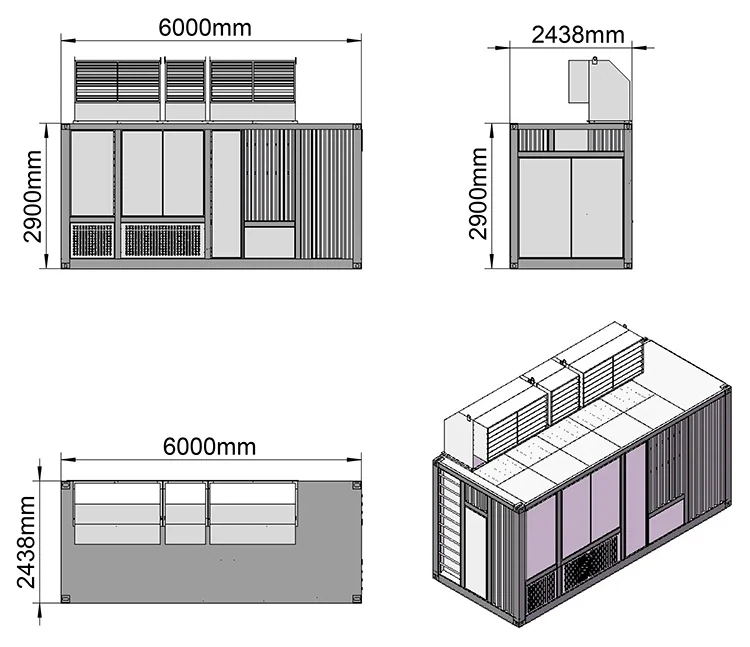

负载箱尺寸 | 6000mm×2438mm×2900mm（长×宽×高） | |
W重量 | 集装箱约 15000Kg | |
防护等级 | IP56 | |
U使用位置 | O室外 | |
W工作状态 | C连续工作 | |
I安装与运输 | 箱体具有承重吊孔和汽车插座，满足汽车长途运输的工况 | |
L负载扩展 | 可并联扩展 1+N 负载集装箱 | |
B箱体颜色 | 根据您的要求 需求 | |
应用范围 | 适用于燃气发电机组、船舶柴油发电机组、陆用柴油发电机组、UPS 系统 | |
系统标准 | 满足国际标准、船舶标准、军事标准和通信标准的测试 | |
主要元器件品牌 | C接触器 | ABB |
F熔断器 | Tracy | |
PLC | 西门子 | |
合金电阻器 | Jupiter | |
C电容器 | Wisconsin | |
电感 | 瑞泰（自主研发） | |
D数据管理软件 | 瑞泰（自主研发） | |
O其他需求 | 1. 电流/电压采样 固定负载柜具有负载电流采样，负载电压采样包括负载端采样和发电机端采样转换，以消除线路对测量结果的影响。 2. 智能控制台应具有外部显示接口 VGA 或 DVI，以满足甲方扩展显示的需求。 3. 安装需求 1）负载柜固定安装在车间外部。 2）智能控制台安装在地面控制室内，通过控制电缆与负载柜连接。 4. 负载柜上的数据和波形可传输到智能控制台并显示. 5. 负载扩展时只能在主控制台上控制，从控制台上的控制失效，测试数据只能显示在主控制台上，并可显示总负载参数. 6. 供应商应在合同签订后 10 个自然日内向甲方提供负载箱的结构图，以便甲方提前准备负载箱的安装基础。 7. 供应商应在合同签订后 10 个自然日内向买方提供：所供设备的电气安装和接线图. | |
